典型管理器是engineering base (eb)中一个非常有用的模块化设计工具，可用于自动创建工厂系统及其文档，可用于电气原理图、仪表回路图、逻辑图甚至p&id等图纸及设备结构的批量创建。通过使用标准化的典型项目项目模板（模块、组件、图纸）和目标项目的功能结构，可以自动生成对应的项目，包括典型中所有需要的设备结构、子结构、功能、图纸和关联关系，因而可大幅提高设计效率和图纸的设计质量。
1、术语定义
1.典型项目
任何项目都可用来提供基于功能的复制模板。这些复制模板称为典型。
2.目标项目
当前工作项目。
3.典型功能（典型）
一个典型项目中的任何功能，都可被复制到目标项目中。所有集合和关联的对象可视为潜在的复制典型功能。
4.目标功能
目标项目中的功能，将典型复制到其中。在目标功能中通过典型单元和典型位置指定典型项目中设备的存储位置。一个典型的功能可以分配给任何目标功能。
2、前提条件
使用典型管理器的前提条件是将一个或几个典型项目分配给其目标项目。
3、典型管理器配置
通过使用来自典型项目的预定义典型和工作项目的功能结构，设计人员可以自动创建项目，包括所有所需的设备结构和子结构、图纸和关联关系。
01 典型管理器配置窗口
在eb的结构树中选择一个或多个需要的目标功能。在右键菜单中，单击"典型管理器"，打开所选功能的典型管理器对话框。
典型管理器配置窗口
设计人员可以在执行、典型功能、功能名称、注释、类型和尺寸标注等栏目中进行设置和排序。如果在执行上方勾选复选框，那么所有典型管理器中配置好的目标功能复选框都会被勾选。

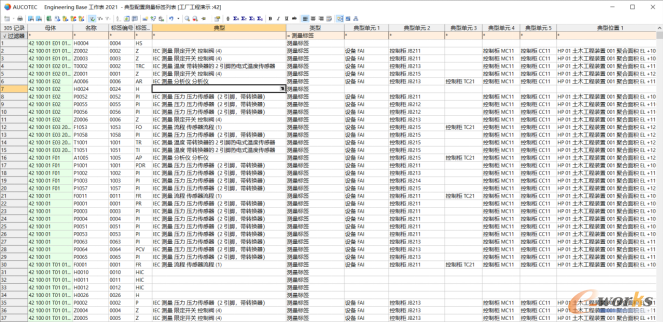

由于在典型管理器中无法批量设置目标功能的典型功能、典型单元等技术参数，在针对多个目标功能进行典型配置时，建议设计人员在工作表中配置目标功能的各个典型管理所需参数，参数配置完成后，再批量选中目标功能，在右键菜单中，单击"典型管理器"，打开所选功能的典型管理器对话框再执行典型复制操作。

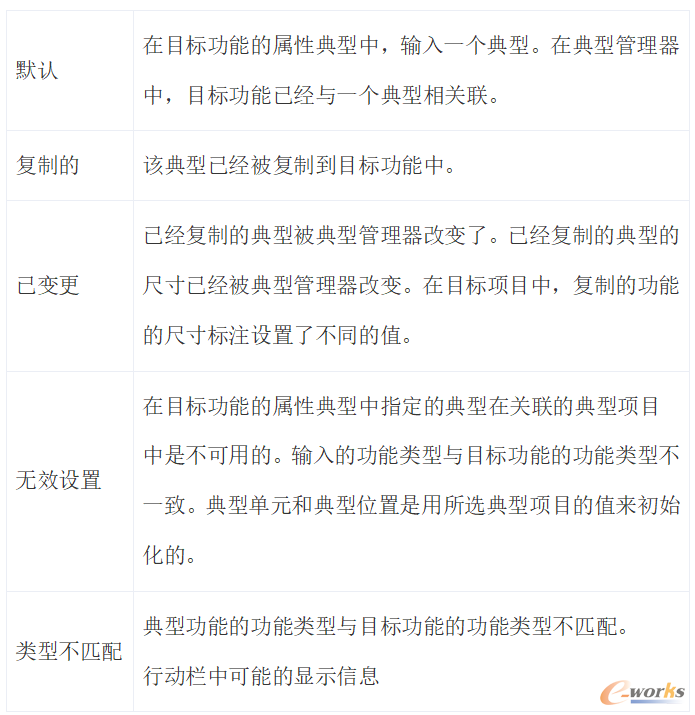

02 状态栏中可能显示的信息

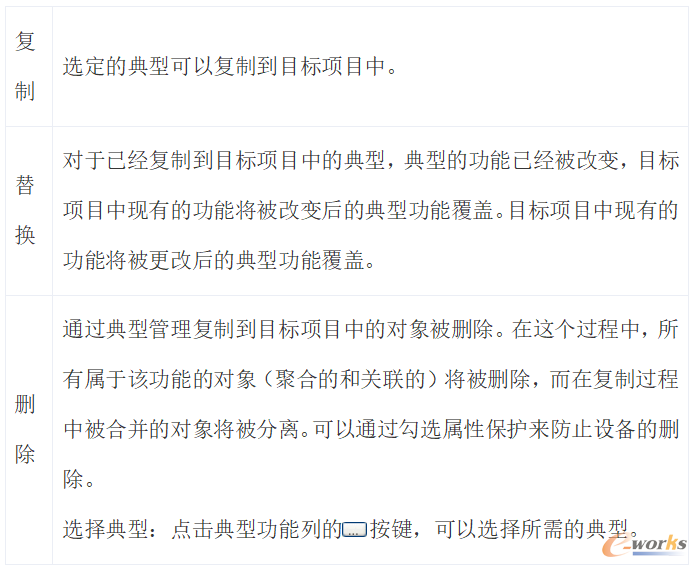

1）行动栏中可能的显示信息
2）选择典型：点击典型功能列的按键，可以选择所需的典型。

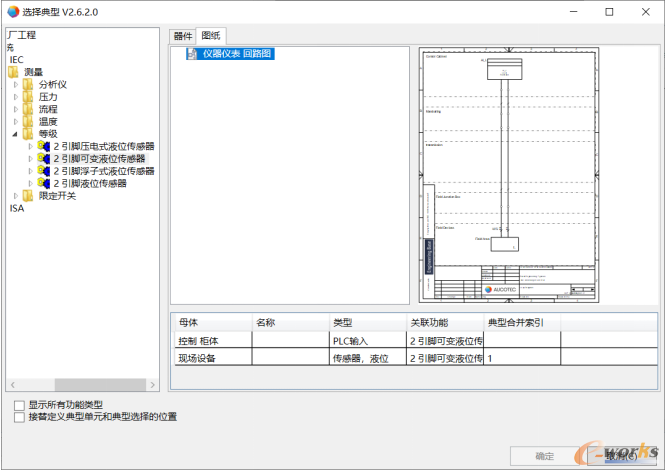

打开"选择典型"对话框。
选择典型对话框在左边显示了在项目属性中定义的典型项目。只显示与目标功能的功能类型相对应的典型项目，如果目标功能为未指定功能类型，则显示所有典型项目的功能类型。
配置典型单元：在典型单元1、典型单元2、...等栏点击相应的按钮，即可将目标项目中与典型单元1-10相关联的典型项目对象进行复制。
对于简单的仪控设计，aucotec推荐采用以下结构定义：
典型单元1：现场设备、传感器、现场接线盒
典型单元2：接线盒
典型单元3：变送器箱柜
典型单元4：接线盒
典型单元5：信号处理、plc柜、dcs过程控制系统。
在执行典型管理操作后，典型的功能以及所有的设备和图纸都被复制到目标工程中。在典型管理器的进度指示器显示已经复制的典型数量以及还有多少典型需要复制。
