项目的设计工作，从来都不是图纸交档就结束了的。完成初版交档后，因为业主的需求变更、生产的问题反馈、结构需调整原因，往往还需要进行图纸的升级。为了方便工艺部门和生产人员直观地查看变更项，我们都需要标注出变更的内容，那么如何迅速生成这些变更和管理这些变更，我们能否找到高效的解决办法呢？这里推荐大家使用eb新版本推出的最强大的变更管理工具——高级数据追踪。
1.什么是高级数据追踪？
高级数据追踪是eb 2019版本之后新增的功能，通过该功能，eb可以通过数据表的形式将设计状态的不同版本记录下来，如a、b、c等版本，所有的这些版本，互相之间都可以进行自动比对，并且通过不同的颜色、字体来标记出变更的状态。如黄色代表修改，绿色代表新增，红色代表删除。
高级数据追踪的可以追踪内容也丰富多样，只要可以通过工作表打开的数据，都可以在高级数据追踪中呈现，如器件清单、电缆表、电线表、端子表、连接器表单等等。
注：并非所有的eb都包含此功能，请在帮助——产品密钥窗口中查看eb的模块列表，是否包含advanced data tracking模块，如果列表中中包含此模块并显示激活，则代表可以正常使用。
2.如何开启高级数据追踪

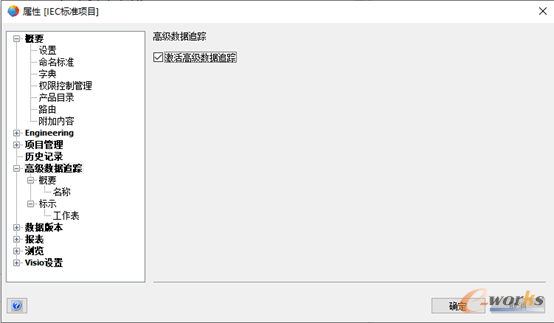

高级数据追踪可在每个项目中开启或关闭，以iec项目为例，选中该项目——右键，属性——在弹出的属性对话框中，找到“高级数据追踪”选项卡，在前面打上勾，即可开启该功能。
当开启后，可以看到“高级数据追踪”下增加了“概要”和“标示”的选项。

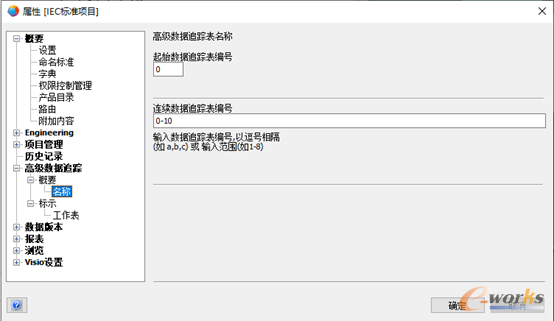

“概要”可以用来设置生成的版本名称，如有的版本名称是a、b、c、d等，有的版本是一、二、三、四等，有的是甲、乙、丙、丁等，在概要中就可以去设置具体的版本名称是什么，“起始数据追踪表编号”代表初始版本的名称，“连续数据追踪表编号”代表所有的版本名称分别是什么，如我们希望定义版本分别为a、b、c、d到z，那么“起始数据追踪表编号”中可以编写为“a”，“连续数据追踪表编号”中可以填写为“b,c,d,e,f,g,h,i,j,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z”

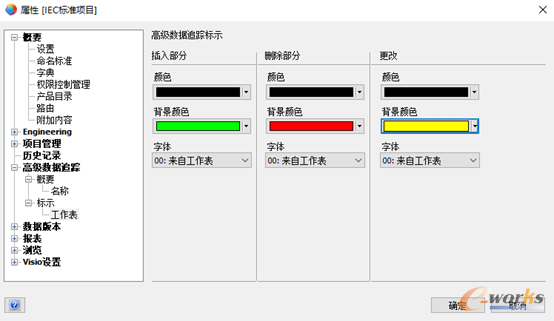

“标示”则是用来设置对修改数据的标记方式的，可以看到修改的状态有三种：插入、删除、更改，其中插入即我们常说的新增。每种状态都有三个设置选项：颜色、背景颜色、字体，我们可以分别对三种选项进行调整，以方便区分不同的修改状态。默认的设置中，新建数据将以绿色显示，删除数据将以红色显示，更改数据将以蓝色显示。
经过实际应用，我们发现更改的蓝色不便于查看，那么就可以把背景颜色更改成黄色。
3.创建高级数据追踪表
完成上述的设置后，就可以创建我们的高级数据追踪表了。高级数据追踪之所以强大，是因为它可以非常灵活地用于各种对象，既可以针对整个项目，又可以针对某个位置、某个功能、甚至某张图纸，也就是说我们既可以追踪整个项目的设计变更，又可以追踪某个位置、某个功能或者某张图纸的变更。

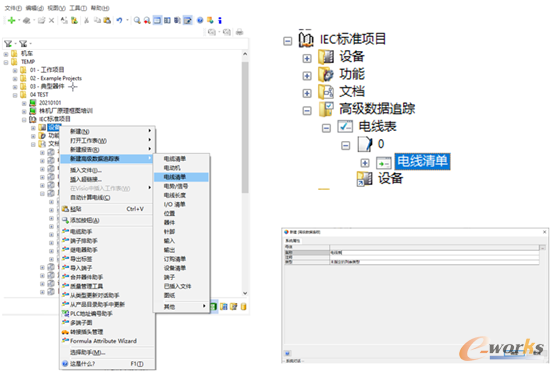

接下来我们以整个项目的电线为例，通过高级数据追踪来查看所有电线的变化。选中项目中的设备文件夹，右键，新建高级数据追踪表——选中电线清单——弹出新建的窗口，填写名称“电线表”——在项目结构树中我们就会看到多出了“高级数据追踪”的文件夹，点开之后会看到初始零版本的电线清单。
4.数据的自动对比
创建初始版本后，我们可以对图纸进行一些修改，分别进行电线的新建、删除和更改。

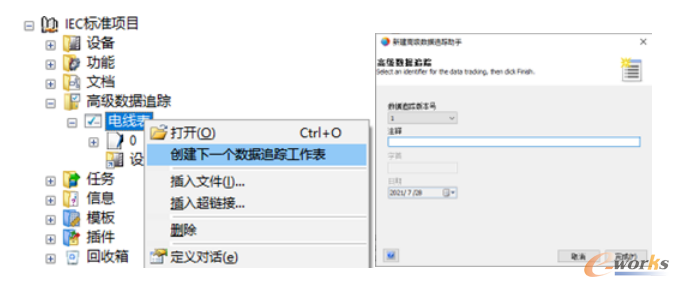

完成修改后，打开高级数据追踪——电线表，右键，创建下一个数据追踪工作表，可以看到版本号自动升级为1，并可以填写注释信息。
点击完成后，下一个版本的数据追踪表就自动创建出来了。打开电线表，我们就可以看到“0”和“1”两个版本，点开版本“1”，看到生成的电线清单，对其右键会出现两种选项：打开工作表和对比工作表。
打开工作表，即打开当前版本的电线清单，在当前项目的高级数据追踪中，我们就可以分别看到版本0和版本1的电线清单。

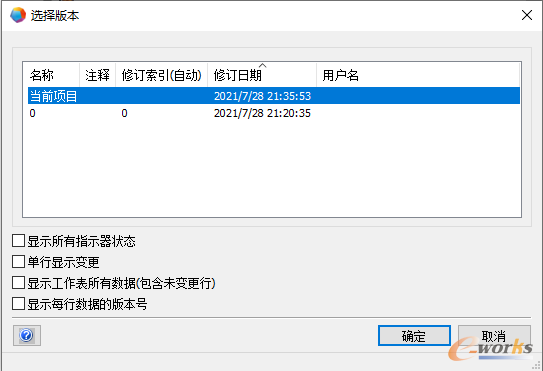

对比工作表，可以对比各个版本的电线清单，比如在版本1的电线清单右键选择对比工作表，我们可以看到它可以和当前项目、版本0进行对比。此处我们选择0，点击确定。

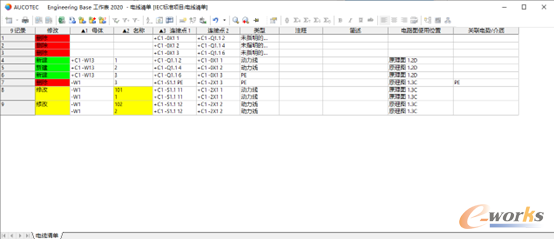

eb自动弹出对比的电线清单，如之前的设置，红色代表删除，绿色代表新建，黄色代表修改，高级数据追踪自动帮我们把所有的修改数据生成了出来。
可以看到，通过一些简单的设置，我们就可以使用高级数据追踪方便地管理我们的设计变更了。当然我们的设计变更不会仅仅是升级一个版本，哪怕生成多个版本，高级数据追踪都可以对任意两个版本进行对比，我们还可以管理设备清单的变更、端子清单的变更、电缆表的变更等等。
相信通过以上的教学，大家已经迫不及待了，快去试试高级数据追踪吧!
